隧道有毒有害气体监测系统：守护施工安全的隐形卫士
一、系统核心监测指标
检测气体：CH₄/CO/H₂S/O₂/NH₃｜量程精度：±1%FS｜响应时间：＜3秒
| 气体类型 | 危害特征 | 安全阈值 |
|---|---|---|
| 甲烷(CH₄) | 可燃易爆（爆炸极限5-15%） | ≤0.5%VOL |
| 一氧化碳(CO) | 致人窒息（IDLH 1200ppm） | ≤24ppm |
| 硫化氢(H₂S) | 神经毒性（10ppm即危险） | ≤6.6ppm |
二、五级智能预警机制
预警等级与处置措施：
Ⅰ级（蓝色预警）：浓度达到阈值的60%，启动声光提示
Ⅱ级（黄色预警）：达到80%，自动发送短信通知
Ⅲ级（橙色预警）：达到100%，联动启动排风系统
Ⅳ级（红色预警）：达到150%，强制疏散施工人员
Ⅴ级（黑匣预警）：达到爆炸极限，启动全隧断电
秦岭隧道成功预警3次重大气体异常事件
三、七大核心技术突破
1. 多传感器融合技术
采用NDIR+EC+催化燃烧复合检测原理，检测精度提升40%
2. 智能校准系统
自动零点校准（每8小时）
温度补偿（-20℃~50℃）
交叉干扰修正算法
3. 三维气体扩散模型
基于CFD模拟预测气体扩散路径，准确率＞85%
四、系统部署方案
标准配置：
▸ 掌子面每50m布置检测节点
▸ 主风机处设置控制主机
▸ 洞口监控中心数据大屏
| 隧道类型 | 检测点密度 | 采样方式 |
|---|---|---|
| 矿山法隧道 | 每30m一组 | 泵吸式连续采样 |
| TBM隧道 | 每50m一组 | 扩散式实时监测 |
五、行业应用案例
港珠澳沉管隧道工程
部署32个智能监测节点
成功预警5次CO浓度异常
零气体中毒事故记录
川藏铁路某高风险隧道
采用甲烷专项监测方案，检测灵敏度提升至0.1%VOL

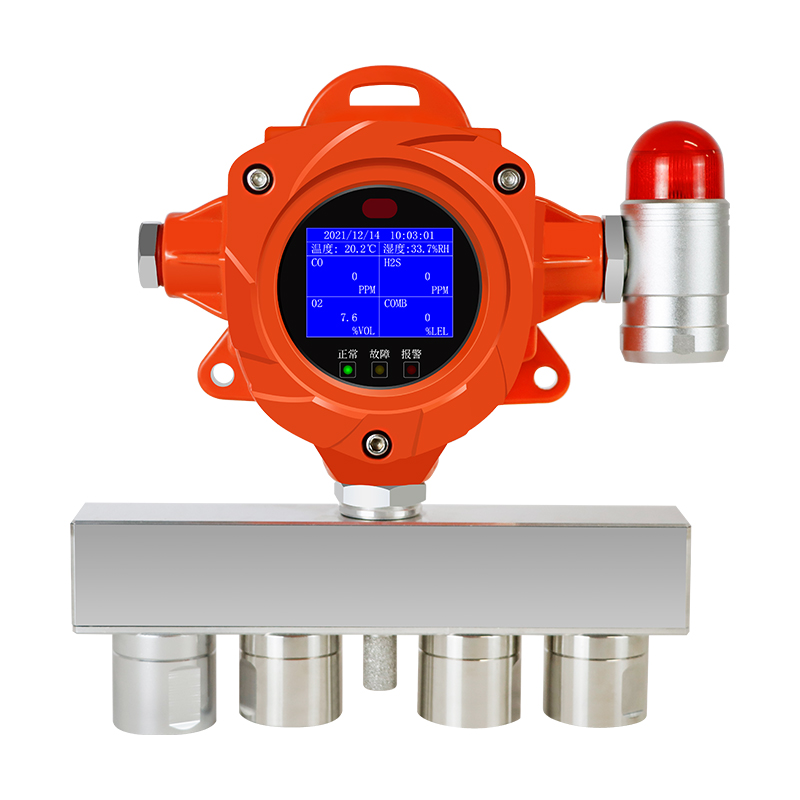

六、设备选型指南
关键参数对照表
| 参数 | 基本型 | 增强型 |
|---|---|---|
| 防护等级 | IP65 | IP68 |
| 防爆认证 | Ex ib IIB T4 | Ex ia IIC T6 |
| 数据接口 | 4-20mA/RS485 | 以太网/5G双模 |
