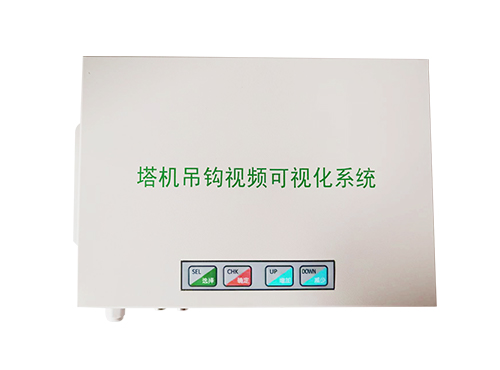

产品概述
随着建筑技术的发展，数百米高的建筑物已很普遍，使在高的塔机凭借视力很难看清地面被吊物和周围的情况，这种情况下塔机司机完全依靠引导员的指令操作，工作效率低，还会因引导员的失误或通信障碍造成安全事故。
塔机吊钩视频引导系统不但解决了盲区、安全、效率问题，还能够保存吊钩的位置和吊钩周围情况的视频，并能够连接网络把实时和历史视频传输到任何地方，极大的提高吊装工作效率，减少吊装事故发生。
产品功能特点
-
安装方便、简单、牢固。
-
外壳室外级喷塑处理，防水、耐腐蚀。
-
高清变倍摄像机，图像清晰、变倍大。
-
智能化靠近充电管理技术，充电方便、安全、可靠。
-
空闲休眠和自动唤醒，节约能耗，延长使用时间。
-
自动根据吊钩高度调节变倍，自动变焦。
-
支持ICR自动切换，使用时转黑，实现夜视功能。
-
大容量锂电池，使用时间长。
-
可变帧率通信，稳定、抗干扰。
-
内置存储硬盘，保存历史记录，方便查询。
-
可拓展实现视频图像远传功能，方便远端查看

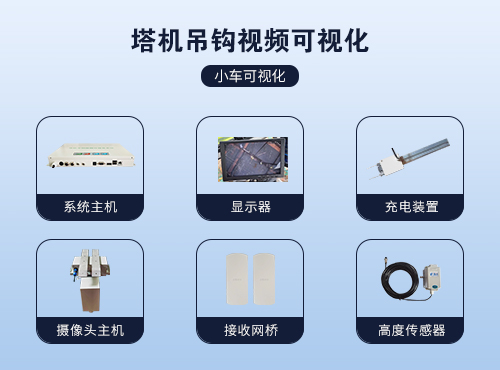

配置清单
| 序号 | 名称 | 单位 | 数量 |
|---|---|---|---|
| 1 | 移动视屏端 | 套 | 1 |
| 2 | 主机 | 台 | 1 |
| 3 | 显示器 | 台 | 1 |
| 4 | 接收网桥 | 台 | 1 |
| 5 | 充电装置 | 台 | 1 |
| 6 | 高度传感器 | 套 | 1 |
| 7 | 显示器支架 | 只 | 1 |
| 8 | VGA+电源线 | 套 | 1 |
| 9 | 吸盘天线 | 条 | 1 |
| 10 | 鼠标 | 个 | 1 |
| 11 | 充电支架横杆 | 根 | 1 |
| 12 | 充电延长杆 | 根 | 2 |
| 13 | 不锈钢抱箍 | 条 | 2 |
| 14 | 不锈钢抱箍 | 条 | 2 |
| 15 | M8*16螺丝 | 套 | 6 |
| 16 | M4*16燕尾自攻丝 | 只 | 4 |
| 17 | 3mm六角扳手 | 只 | 1 |
| 18 | 16#铁丝 | 米 | 2 |
| 19 | 4*150扎带 | 根 | 10 |
| 20 | 说明书 | 本 | 1 |
| 21 | 合格证 | 张 | 1 |

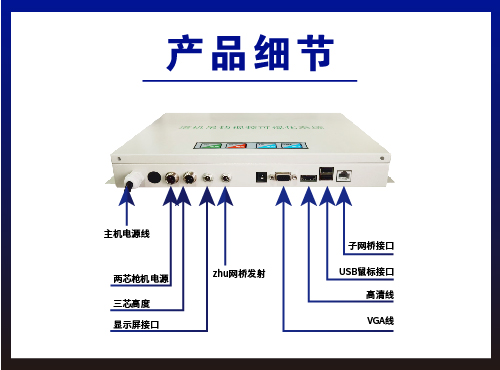

接口细节
系统组成
技术参数
| 产品品牌 | 咏思 |
| 产品名称 | 吊钩视频可视化 |
| 适用场地 | 建筑工地 |
| 显示尺寸 | 10.1英寸 |
| 分辨率 | 1280*800 WXGA 1080P |
| 输入电源电压 | AC 220V+10%，50HZ |
| 主机工作功率 | <20W (AC) |
| 摄像头端从机工作功率 | <6W (DC) |
| 充电机的充电电压 | 13.8+1.0V，精度0.1V |
| 变焦的倍率范围 | 0~12级 |
| 允许的湿度范围 | 0%~85%精度1% |
| 允许的温度范围 | -10℃~+60℃，精度1% |
| 无线通信范围 | 0~1.5km(空旷环境下支持需要根据实际环境待定) |
